Svarbiausios savybės
- Pramoninis 3 ašių MEMS vibracijos jutiklis su ±16 g diapazonu
- Apskaičiuoja vidutinę kvadratinę ir didžiausią g vibraciją
- Apskaičiuoja vidutinį kvadratinį greitį
- Apskaičiuoja vidutinį kvadratinį poslinkį
- Apskaičiuoja didžiausią vibracijos dažnį

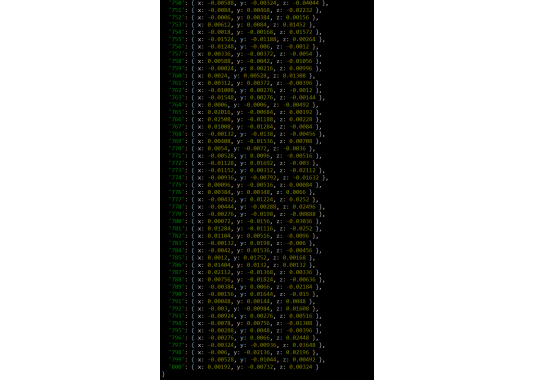

- Neapdoroti laiko srities duomenys FFT analizei
- Integruota FFT analizė
- Triukšmo pašalinimas naudojant žemo ir aukšto dažnio filtrą
- Dažnių diapazonas (dažnių juostos plotis) 1,56 Hz ~ 6,4 kHz
- Mėginių ėmimo dažnis iki 25 600 Hz
- Užšifruotas ryšys su 2 mylių belaidžio ryšio diapazonu
- Vibracijos zondo veikimo temperatūros diapazonas nuo -40 iki +125 °C
- Ant sienos arba magnetu tvirtinamas IP65 klasės korpusas

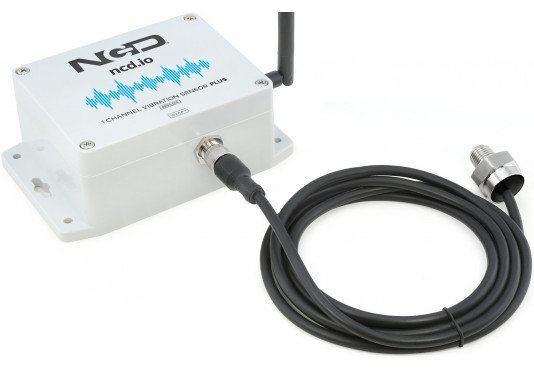

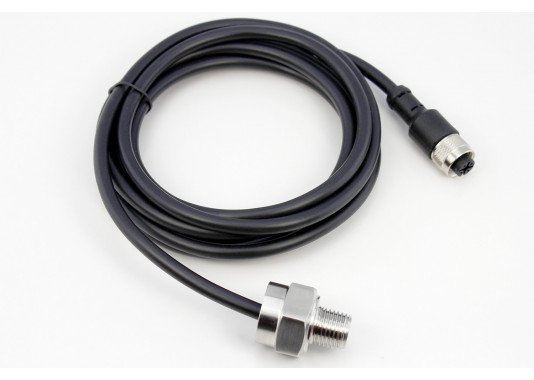

- Vibracijos jutiklis su išoriniu zondu

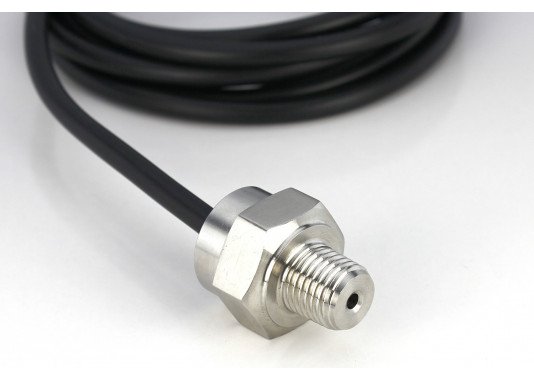

- Kelių zondų montavimo galimybės: 1/4 NPT, 1/4-28 UNF ir magnetinis montavimas
- Iki 500 000 perdavimų naudojant 6 AA tipo baterijas
- Galimos įvairios gateway ir modemų parinktys
Pramoninis IoT belaidis vibracijos temperatūros jutiklis V3
Pristatome "NCD" ilgojo nuotolio pramoninį daiktų interneto belaidį vibracijos temperatūros jutiklį V3. Pasižymi iki 2 mylių veikimo spinduliu, naudojant belaidžio tinklinio tinklo architektūrą. Šis jutiklis turi 16 bitų vibracijos ir temperatūros jutiklį, todėl vartotojo nustatytais intervalais perduoda labai tikslius vibracijos duomenis. Šis "viskas viename" vibracijos jutiklis gali siųsti apskaičiuotus rezultatus dėl integruoto FFT, taip pat RAW duomenis tolesniam apdorojimui naudotojo pusėje.
Pramoniniame daiktų interneto belaidžiame vibracijos temperatūros jutiklyje V3 įdiegtos tokios funkcijos kaip pagreičio skaičiavimas, greičio skaičiavimas ir laiko srities duomenų analizė FFT. Vartotojo konfigūruojamas duomenų agregavimo intervalas nuo 1 sekundės iki 10 sekundžių.

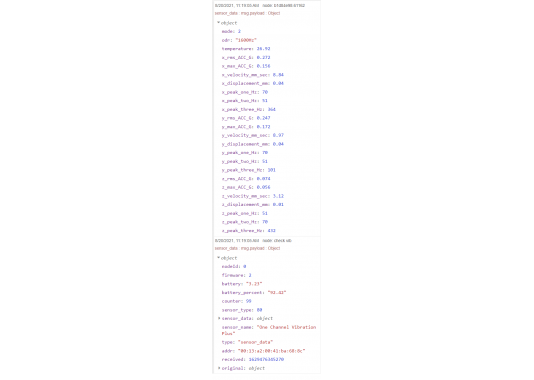

Pramoninis daiktų interneto belaidis vibracijos temperatūros jutiklis "V3" ima po 2048 mėginius kiekvienoje ašyje ir tada apskaičiuoja vidutinės kvadratinės vertės ir didžiausios vibracijos rodmenis. Šis jutiklis sujungia informaciją su temperatūros duomenimis į duomenų paketą ir perduoda rezultatą modemams ir šliuzams, esantiems belaidžio ryšio diapazone. Baigęs perduoti duomenis, vibracijos jutiklis vėl pereina į miego režimą - taip sumažinamas energijos suvartojimas.
Maitinamas šešiomis AA tipo baterijomis, kurių veikimo trukmė - 500 000 belaidžių perdavimų, todėl, atsižvelgiant į aplinkos sąlygas ir duomenų perdavimo intervalą, galima tikėtis 10 metų baterijos veikimo laiko. Pasirinktinai šis jutiklis gali būti maitinamas iš išorės, todėl jis idealiai tinka pramoninės įrangos belaidžio vibracijos stebėjimo sistemoms.

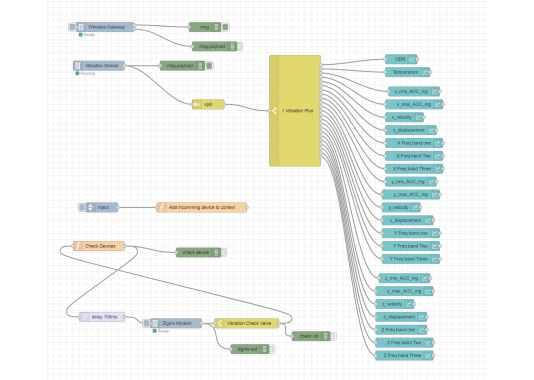

Naudodamas atvirą ryšio protokolą, pramoninis daiktų interneto belaidis vibracijos temperatūros jutiklis V3 perduoda aparatūrinius šifruotus duomenis, kuriuos galima integruoti su beveik bet kuria valdymo sistema ar šliuzu. Duomenis vienu metu galima perduoti į kompiuterį, "Raspberry Pi", "Losant IoT" debesį, "Microsoft® Azure® IoT" ir įterptinę sistemą. Jutiklio parametrus ir belaidžio perdavimo nustatymus galima keisti naudojant mūsų nemokamą "LabVIEW®" stebėjimo programinę įrangą staliniame kompiuteryje.
Dėl didelio veikimo nuotolio, kainos, tikslumo, akumuliatoriaus veikimo laiko ir saugumo savybių pramoninis daiktų interneto belaidis vibracijos temperatūros jutiklis V3 yra nebrangus pasirinkimas, viršijantis daugumos pramonės ir vartotojų rinkos programų reikalavimus.
PASTABA - Vidutinė kvadratinė vertė apskaičiuojama naudojant Parsevalo teoremą.
Bendrosios vibracijos gairės
Toliau pateikiami kai kurie rekomenduojami vibracijos standartai, šiuos rodmenis galite palyginti su mūsų ilgo nuotolio daiktų interneto belaidžiu vibracijos temperatūros jutikliu, kad nustatytumėte, ar jūsų įrenginys veikia tinkamai, ar jam gali prireikti techninės priežiūros (atkreipkite dėmesį, kad faktinė įranga ir taikymas gali skirtis):
A. 0,01 g arba mažiau ir 0,5 mm/s arba mažiau - puiki būklė, veiksmų imtis nereikia
B. 0,35 g arba mažiau ir 0,8 mm/s arba mažiau - gera būklė, veiksmų imtis nereikia, išskyrus atvejus, kai įrenginys triukšmauja arba veikia neįprastoje temperatūroje
C. 0,5 g arba mažiau ir 2,0 mm/s arba mažiau - gera būklė, veiksmų imtis nereikia, išskyrus atvejus, kai mašina triukšminga arba veikia esant neįprastai temperatūrai
D. 0,75 g arba daugiau ir 5 mm/s arba mažiau - bloga būklė, galima imtis veiksmų, jei mašina triukšminga, taip pat patikrinti guolių temperatūrą.
E. 1 g arba daugiau ir 7,5 mm/s arba mažiau - labai grubi būklė, reikia atlikti tolesnę analizę ir patikrinti, ar tai vyksta nuolat. Taip pat patikrinkite triukšmą ir temperatūrą
F. 1,5 g arba daugiau ir 12,0 mm/s arba mažiau - pavojaus lygis, neabejotinai yra problema mašinoje arba įrenginyje. Taip pat patikrinkite temperatūros žurnalą
G. 2,5 g ar daugiau ir 18 mm/sek. ar mažiau - Nedelsiant išjunkite mašiną ir ieškokite galimų priežasčių. Iškvieskite techniką, kad nedelsiant atliktų remontą
Sunkioms mašinoms šie rodmenys gali būti nuo 1,5 iki 2 kartų didesni už pirmiau išvardytus.
ISO 20816-1:2016
1X - normalu ( jei didžiausias rodmuo yra 1 kartą didesnis už variklio darbo dažnį)
1X - jei laikui bėgant padidėja - disbalansas
1X, 2X, 3X - ne daugiau kaip 2X - nesubalansuotumas
1X, 2X, 3X, 4X, 5X - laisvumas
3X, 6X, 9X, 12X - guolis
1X - periodas padidės - rezonansas
Greičio pokytis - disbalansas, nesuderinamumas arba laisvumas
Pagreičio pokytis - rodo problemas su guoliu
Perdavimo intervalas
Šis prietaisas duomenis siunčia periodiškai, pagal naudotojo nustatytus laiko intervalus.
Vibracijos jutiklio pritaikymo sritys
- Idealiai tinka belaidžiam variklių, siurblių, kompresorių vibracijos matavimui
- Belaidis pramoninis robotų įrangos, konvejerių ir transporto priemonių vibracijos matavimas.
- Mašinų būklės stebėjimas prognozavimo techninės priežiūros sistemai
- Ateities pramoninių mašinų gedimų aptikimas
- Kanalų, vamzdžių ir oro kanalų vibracijos stebėjimas
- AWS, "Azure" ir "Losant" vibracijos ir temperatūros stebėjimas
| BENDRA | |
| Maitinimo įtampa | Iki 500 000 perdavimų iš 6 AA tipo baterijų |
| Darbinė temperatūra | -40 iki +125 °C |
| Apsaugos klasė | IP65 |
